原理：

管理处对每一个可能进入管理区域的车辆进行发卡，每张2.4G有源RFID卡有特定的编码信息，有车辆需要领卡时工作站工作人员操作软件将该卡片的编码与车辆信息进行对应绑定，2.4G的RFID有源卡只能有管理处的发卡设备和指定的手持机才能读取卡内的信息；当车辆来到管理区域的时候，该区域管理人员只需要手拿指定的手持机对着2.4G有源RFID卡一扫，就能读取该有源RFID卡内的编码等信息，同时手持机屏幕上显示该2.4G有源RFID卡内的信息以及实时时间信息和该卡所绑定的车辆信息，管理人员可根据屏幕显示的车辆信息跟实际车辆对比判断该车辆是否合法并作出判断，如果合法同时保存该读到的信息以及实时时间到手持机后台，如果不合法侧不予通过。管理员可以携带电脑用数据线连接手持机，用专门的软件从手持机后台下载该手持机保存的读卡记录以及读卡时间记录，。

该方案主要分为四个操作场景：

l 工作站：该场景主要操作是将发卡器连接电脑，读取2.4G有源RFID卡的特定编码信息并通过软件将该编码信息绑定到当前来领卡的车辆信息上并存档，然后根据该次项目名称用证卡打印机打印相应标贴贴到2.4G有源RFID卡上。给该次所有车辆发卡后将存档的信息导出，并将该数据下载到手持机上备用（手持机从电脑端下载数据需要专门的软件）。

l 移动监测站：该场景主要是拿着手持机的人员现场对经过的车辆进行识别和记录，通过用手持机来读车上的2.4G有源RFID卡信息并判断是否准许通过，读到的卡信息和读卡时间同时保存到手持机上。

l 监督管理员：监督管理员可以带着电脑去到任意一个移动监测点连接该站点的手持机，从该手持机上下载读卡以及读卡时间等信息。（需要用专门软件才能连接手持机并下载数据）。

该方案特点：

1. 从电脑端下载数据到手持机和从手持机读取数据到电脑都是通过专门软件进行，可加密，安全程度高。

2. 2.4G有源RFID卡数据安全性好，数据只读不可写，需要专门的发卡设备和软件才能读取信息仿造难度非常大。

3. 手持机读卡距离远，可达到10-100米，车辆慢速通过时，不用停车或者下车即可读卡，减少操作难度。

4.2.4G 有源RFID卡可重复利用度高，浪费小。

电脑端发卡功能操作：

1. 将特定的编码信息和车辆信息等与2.4G有源RFID卡进行绑定。给有源RFID卡上贴上贴纸，贴纸可自行打印。

2. 需要时，可以携带电脑连接手持机从手持机端下载该手持机记录的车辆通行记录等信息，并将同一辆车在同一区域通行的时间已经进出距离进行测算，算出该车辆在这一区域内停留的时间。

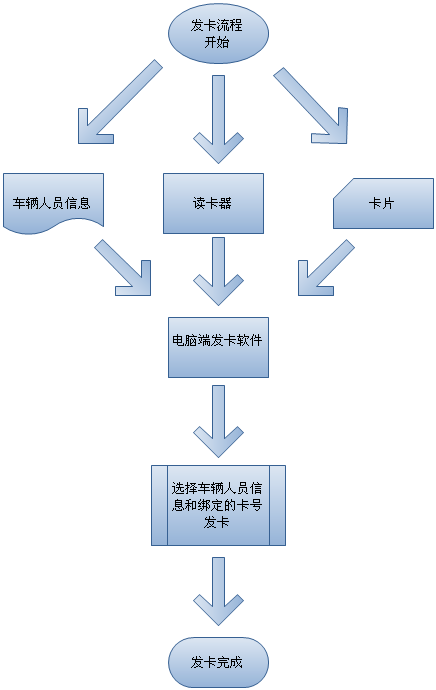

发卡示意图：

手持机操作流程：

1. 连接电脑，从电脑端下载发完卡后存档的信息保存在手持机上。

2. 当车辆通过时进行读卡，读卡完成手持机屏幕上显示该卡片信息以及对应的绑定车辆信息和实时通过时间，根据手持机上显示的车辆信息跟实际车辆对比判断该车辆是否合法。

3. 读卡后保存读卡记录以及读卡时间

4. 监督管理人员巡查工作时，可以应用专门软件连接手持机下载读卡记录和时间，把所有手持机上的数据汇总后软件会自动测算出同一个车辆在该区域内停留的时间和平均速度。

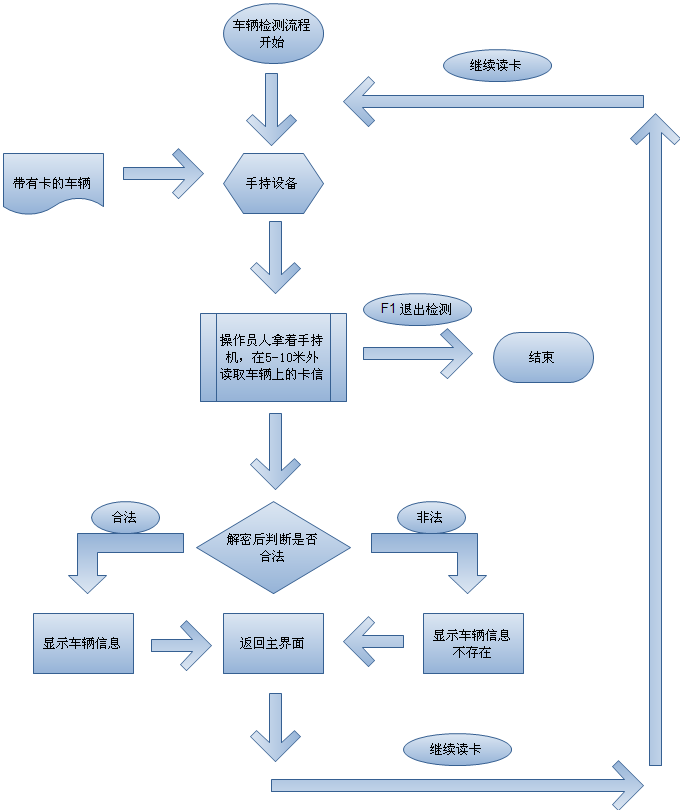

手持机车辆检测示意图：

方案配置：

Ø 电脑：主要用来储存编码信息和车辆信息以及发卡和为手持机下载编码数据。

Ø 2.4G有源RFID卡读卡器(含发卡软件)：向2.4G有源RFID卡写入编码等信息并加密。

Ø 2.4G有源RFID卡卡：储存编码或者车辆等信息，内含电池芯片等，可读距离大于等于5米。

Ø 手持机（含读卡验证软件）：用来存储编码或者车辆信息并对卡片识别验证。
